TQWT Jantzen Audio JA8008 + Fountek NeoPro5i

ducar · Objavljeno: Sre Jul 29, 2015 23:10 Naslov sporočila:

Pri 3kHz je najnižja impedanca 6.4 Ohm. Pri 200Hz je 11 Ohm, pri 10kHz pa 7 Ohm in naraste pri 20kHz na 8 Ohm. Resonanca membrane je 1000Hz, popačenja so pri 1500Hz okoli 1%, nad 2kHz pa zelo nizka. Vse to se lepo vidi na waterfall diagramu. Pišem rezultate testa, ne tovarniških podatkov. Mislim, da ga pod 1700 Hz nima smisla obremenjevati.

AndrejS · Objavljeno: Čet Jul 30, 2015 01:01 Naslov sporočila:

Zivjo,

Ravno to sem predlagal par prispevkov nazaj (rez med 1600-1800Hz). Kateri warerfall diagram sedaj omenjas?
Problem nelinearne impedance je resljiv.

Andrej

kalimero · Objavljeno: Čet Jul 30, 2015 09:19 Naslov sporočila:

Imam naročene tuljave od 0,45mH do 2mH na vsakih 0,1mH. Kondenzatorjev različnih vrednosti imam dovolj.
Iz zgornjih prispevkov sem izluščil, da naj probam naslednje reze:

JA8080 _________ NeoPro 5i
900Hz - 6dB ___ 1800 - 12dB
1000Hz - 6dB __ 2000 - 12dB
1100Hz - 6dB __ 2200 - 12dB

ker nisem strokovnjak za kretnice, me zanima zakaj je Troels uporabil v svoji kretnici R2012 in C2011. On je napisal: The 0.82 mH series coil is bypassed by a small RC-circuit, providing target roll-off at point of crossover.

Kako se izračuna vrednost teh dveh elementov in kakšna je točna vloga tega RCja.

Hvala za odgovore do sedaj.
_________________
www.marsaudio.eu - zastopnik za Jantzen Audio in Fountek

ducar · Objavljeno: Čet Jul 30, 2015 11:56 Naslov sporočila:

Troels je z R2012 in C2011 povečal strmino kretnice na basu. Poskusi ribon rezati tako kot sem predlagal. Tudi oba pukla, predvsem na 1kHz poberi. Sem ti napisal vrednosti za oba filtra. Tisto obračanje za 30° je teorija po fabriškem prospektu. Najprej mora biti vse čimbolj linearno, potem pa plešemo po sobi. JA8080 pa odreži kot si napisal in počasi uglašuješ z ribonom. Troels ima crossover na 3kHz, zato povečaj vrednost tuljave. Ko boš s poslušanjem prbližno zadel, bodo potrebne meritve. Ampak za takle projekt moraš pa vseeno nekaj vedeti o kretnicah, drugače boš težko prišel do rezultata.
Bom ob priliki prilimal test za tvoj ribon, ko uspem poskenirati.

AndrejS · Objavljeno: Čet Jul 30, 2015 21:54 Naslov sporočila:

kalimero · Objavljeno: Čet Jul 30, 2015 23:17 Naslov sporočila:

AndrejS in Ducar hvala za odgovore. Kolega ima MiniDSP 2x4 in UMIK-1. Oba skupaj pa nimava skoraj nič časa (vsaj trenutno). Ko se najdeva, bova naredila trenutne meritve in bom poročal.

Moj mizar je zelo zelo sposoben. Dal sem mu obe enoti (JA8008 in NeoPROja) in link (TROELS) iz neta. Ostalo je naredil sam. Pri izdelavi je šlo za kompenzacijo, tako da točne cene vam ne morem dat. Lahko ga pa vprašam, koliko bi računal za takšno škatlo, seveda če koga zanima.
_________________
www.marsaudio.eu - zastopnik za Jantzen Audio in Fountek

AndrejS · Objavljeno: Čet Jul 30, 2015 23:21 Naslov sporočila:

Zivjo,

Mini DSP ti pride prav, ko imas porihtan zvocnik in rabis malo postukat odziv v sobi. Poleg sistema za akusticne meritve bosta potrebovala se nekaj za elektricne meritve.

Poslji naslov mizarja na zs. Potreboval ga bom morda za nekaj cisto drugega Wink

Andrej

ducar · Objavljeno: Pet Jul 31, 2015 07:03 Naslov sporočila:

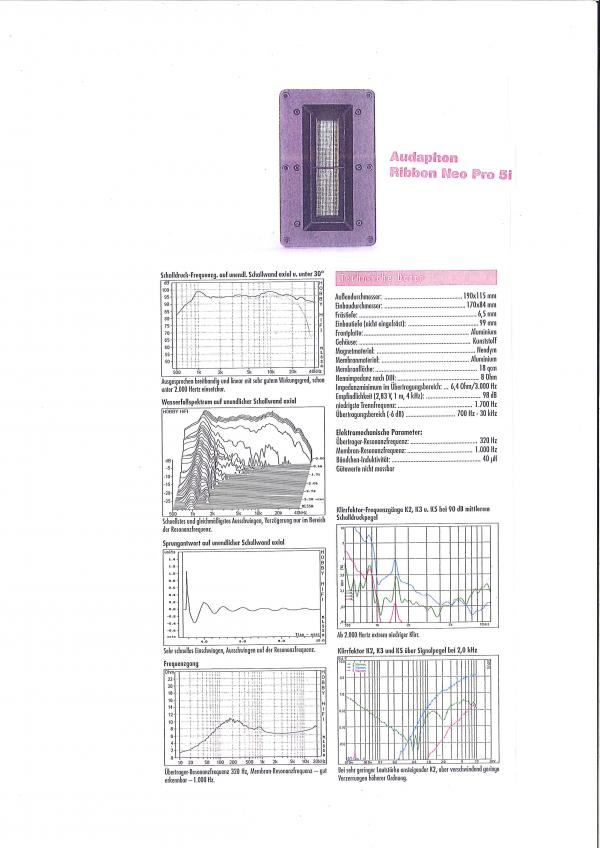

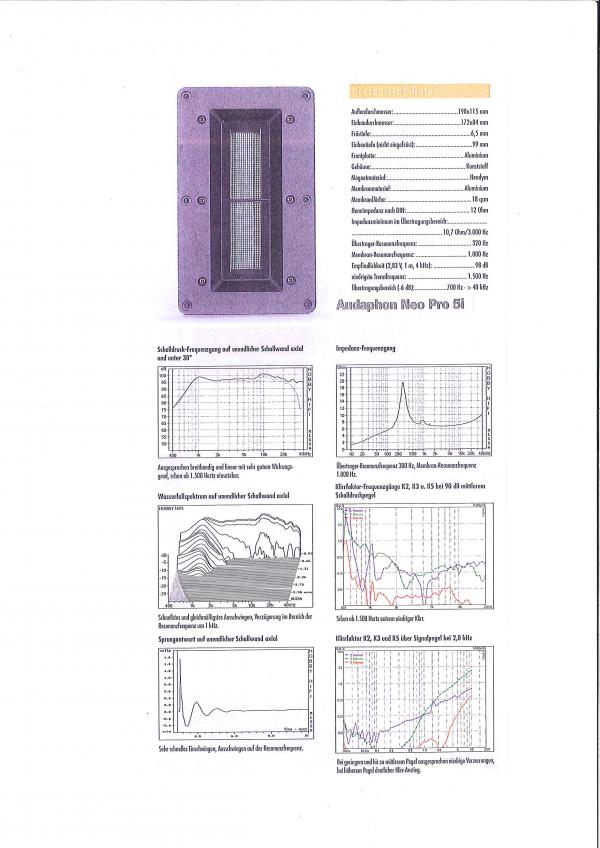

Testi za driverje. Audaphon je imel dve različici, 8 Ohm in 12 Ohm. Pa po vrsti:
Boomer JA8008 HES

Audax

Fountek

Audaphon maj/2010

Audaphon maj 2007

Še dva predloga za kretnico

Rs in Rp sta odvisna glede na velikost dušenja. Za 11 omsko varianto je primer 12dB/oct ( tega najbrž nimaš ), za 8 omski ribon pa je 18dB/oct, brez korekcije na 1kHz, ker ni potrebna.
Audax se kar dobro drži po rezultatih meritev. Kako zveni sem že pozabil, ker že dolgo nisem poslušal LS5/9.
Če je vama tole v pomoč, sem zelo vesel.

kalimero

Hvala za kalkulacije. In sheme kretnic. Sem naredil po svoje in prišel do naslednjega rezultata:

kretnica: midbas - modificirana troelsova varianta z večjo tuljavo in drugačno vrednostjo kondenzatorjev.

Ribon - drugi red + RLC za 1K in RLC za 10K.

Trenutno imam narejeno (zvezano z el. sponkami) eno kretnico in po dolgem času poslušam mono. Pa sploh ni slabo...
_________________
www.marsaudio.eu - zastopnik za Jantzen Audio in Fountek

kalimero · Objavljeno: Ned Sep 06, 2015 23:27 Naslov sporočila:

Po vseh možnih variantah, testiranjih, menjavah elementov, redov in poslušanja sem prišel do naslednje kretnice, ki mi slušno in pa tudi po meritvah najbolje ustreza:

So pa bili tile zvočniki eno samo učenje. Sem se naučil uporabljati programe kot so REW, BOXSIM, XSIM. Z rezultatom sem trenutno zadovoljen, edino kar me moti pri visokotoncu so trije kondenzatorji na poti signala. Razmišljam, da bi sam naredil en ribbon... ali pa predelal tega. Zima bo še zelo zanimiva.
_________________
www.marsaudio.eu - zastopnik za Jantzen Audio in Fountek

AndrejS · Objavljeno: Pon Sep 07, 2015 09:19 Naslov sporočila:

Zivjo,

Se pardoniram, v sluzbi sem imel/imam se vedno gneco in enostavno nisem uspel se usest, da bi pogledal.
Ce ti funkcionira si dosegel svoje. Imas kaksno meritev?

Mogoce se ti splaca sprobat se ARTA program. Bos dobil se impulzni odziv iz kerega se najvec vidi. Naj ti sluzijo!

Andrej
