DCB-1 buffer by Salas

[ma_coule]

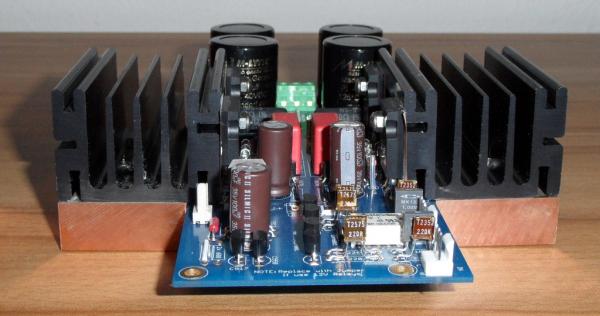

Fotografij hladilnikov pa si naštepal toliko, da človeka zazebe še preden pride do zadnje...
Pa naj ti bo, samo da si nehal gnjavit...


Uspešen zaključek akcije ti želim

ZZ & FF

[igor0203]

Sem že tudi malce potipal na diyaudio, za "hot-rod" naj bi bili ravno za silo oziroma odvisno od ventilacije v ohišju. Bo treba nekaj naštudirat da bodo ostali hladni kot špricer.

Hvala!

[stormsonic]

Tile miniaturni hladilniki hladni kot špricar?

Če je "hot-rod" mišljenih 600mA in imaš napajanje +/- 10 V, potem je izhodni MOSFET obremenjen s skoraj celotnim tokom. Buffer kot breme sam porabi nekaj skromnih mA, nekaj gre tudi za delovanje samega shunt napajalnika, ampak zanemarljivo.

Od +10V do mase je 10V razlike in 600mA toka. To je 6W samo na izhodnem MOSFETU za + vejo napajanja.

Potem imaš od -10V do mase znova 10V razlike in 600 mA toka. Znova 6W toplote.

Potem imaš CCS MOSFET. Nisem se poglabljal, kakšna bo razlika med vhodno in izhodno napetostjo. Recimo, da bo 7V. Padec 7V, skozi teče 600mA, torej 4.2W toplote na CCS elementu za + vejo napajanja.

Potem imaš še - vejo napajanja. Znova 4.2W toplote.

Seštejmo skupaj: 6W + 6W + 4.2W + 4.2W = 20.4W
Torej moraš odvesti dobrih 20W toplote. Da ne štejem usmerniških diod in ostalega, ki tudi dvigujejo temperaturo v ohišju.

Kaj pa trafo, ki tudi oddaja toploto? Kolikor sem se jaz igral s shunti, je faktor vsaj x 5, manj kot o 100W trafotu jaz sploh ne bi razmišljal, če bo trajno obremenjen z 20+ W.

O tem "hot-rodu" razmišljaj podobno kot o 20W končni stopnji ojačevalca, ki dela v A klasi in temu primerno potem dimenzioniraš hladilnike.

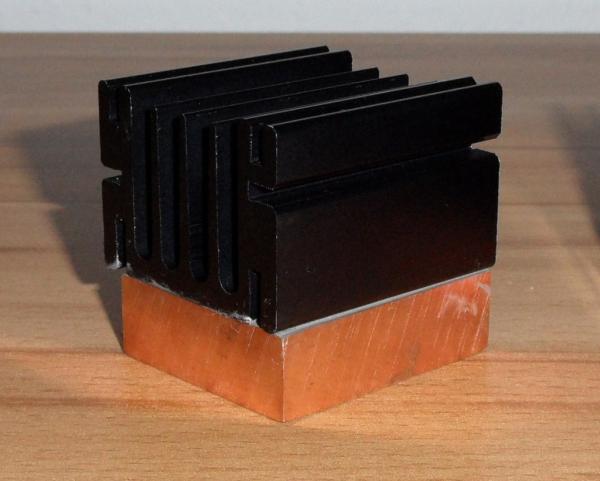

Spodaj je moj "hladilnik za eksperimente". Pri 10W toplotne disipacije ga je že težko držat zaradi vročine.

[igor0203]

Me veseli da si se še ti oglasil.

Hladni kot špricer je bilo bolj v hecu mišljeno. To, da se bodo greli, vem. In prav je da se grejejo.
Napajanje bo 50VA 15VAC, po priporočilu Salasa je čisto zadosti. Za hladilnike pa vidim, da sem se "malo" nasral, gledal sem kako imajo drugi rešeno hlajenje in so se mi njihovi hladilniki zdeli dosti manjši. Zato sem mislil da bodo ta rebra čisto dovolj. No, pa očitno ne bodo.
Imam še ena taka rebra, a višine 80mm, tako da bom v skrajnem primeru tiste uporabil.
Ideja, ki se mi je porodila pa je tudi, da bi ploščice dal na 10mm alu blok, mosfete privijačil na ta blok, poleg tega pa bi privijačil tudi te hladilnike, ki bi potem odvajali toploto s tega alu bloka.

Za predstavo je spodnja slika. V mojem primeru bi bil ta alu blok širši in nad mosfeti bi bili še hladilniki.

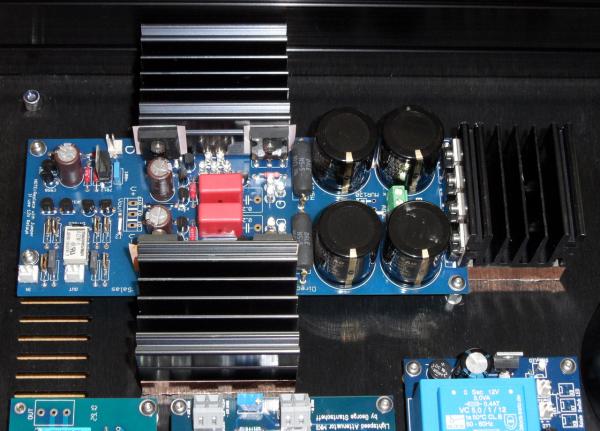

Še kako imajo drugi rešeno hlajenje:

[audio_holic]

[stormsonic]

Ti ga samo sestavi in naredi poskusni zagon z nižje nastavljenim tokom. Potem boš v praksi videl, koliko lahko povečaš tok, da hladilniki še hladijo in da iz trafota še ne kadi

@audio_holic
to je buffer, Gain = 1, oziroma nekoliko manj

[audio_holic]

[igor0203]

Prej sem na malce bolj podrobno preletel temo na diyaudio in priloženi 10R upori so za 200mA tok, za 600mA je potrebno zamenjati obstoječe s 3.3R.
Malo sem zamešal, sem mislil da so 10R za 600mA. Je pa tudi 200mA že hot-rod verzija, prva stopnička hot-roda.

[igor0203]

[audio_holic]

[mestn pu]

Tole bo čista veselica.
Razlika med shuntom in linearnim na SBju je samo pri tranzijentnem odzivu kot dan in noč, s tem, da tudi linearni nima slabega.
_________________
Great people talk about ideas, average people talk about things, small people talk about other people.

[Špilferderber]

naj me nekdo izobrazi, čemu služi "buffer"?

[igor0203]

Šele včeraj je buffer zašpilal.
Prvi vtisi so pozitivni, zvok je postal bolj odprt, več je detajlov v zgornjem spektru, ves zvok se je "prečistil", oder se je povečal in globina je še boljša kot prej.
Napram Borini Clepsidri ta buffer deluje bolj nevtralno oz. Clepsidra zveni malenkost bolj "toplo".
Poslušal sem mogoče kako uro, uro in pol, tako da se moram še naposlušati.

Zdaj pa moram poiskati še nek input selektor in ohišje. Kak predlog za input selektor?

[ambasador]

[igor0203]
