Fotografiranje gramofonske igle

Bwaze

Po branju tem na tujih forumih o kupovanju mikroskopa za potrebe preverjanja obrabljenosti gramofonske igle sem sklenil poizkusiti, kako primerno bi bilo v ta namen fotografiranje z makro objektivom in DSLR aparatom Canon EOS 5D MkII.

Gramofon Technics SL 1210 MkII, glava Audio Technica AT95E, Sumiko nosilec glave

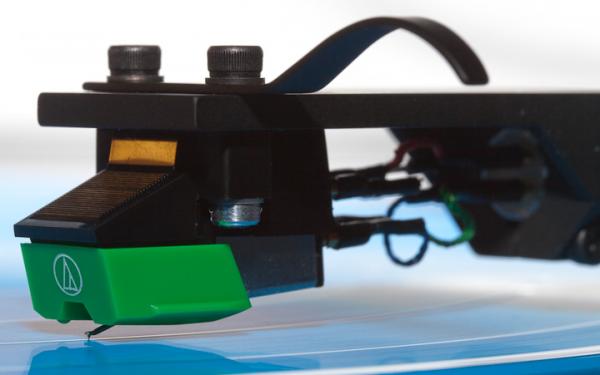

Najprej nekaj "akcijskih" fotografij, fotografirano s Canon EF 100mm f/2.8 USM Macro objektivom:

Za samo fotografiranje konice pa je bila povečava dokaj majhna. Spomnil sem se na tehniko natikanja enega objektiva na konec drugega, in po nekaj iskanja sem našel primerno kombinacijo.

Canon EF 70-200mm f/2.8 L IS USM pri 200 mm, na koncu prislonjena okrog obrnjena Sigma 50mm F1.4 EX DG HSM! Povečava naj bi bila tako okrog štirikrat večja od makro objektiva.

AT95E
Stylus type: 0.4 x 0.7 mil elliptical diamond stylus

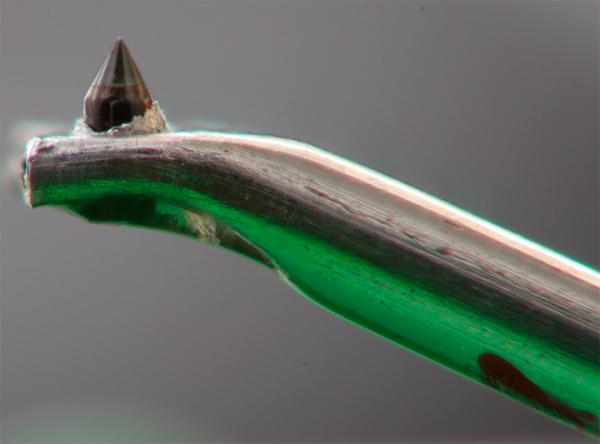

Lepo se vidi sploščenost elipsaste konice, radij konice je precej širši (0.7 mil = 17.78 mikrometrov) kot je debelina v smeri premikanja (0.4 mil = 10.16 mikrometrov). Za primerjavo - premer človeškega lasu je od 60 - 80 mikrometrov (2.3 - 3.1 mil). Rdeče pike na konici in držalu so iz očitno ne popolnoma čistega čopiča, s katerim sem obrisal prah. Drgače pa konico čistim z "magic eraser", melaminsko peno, in očitno deluje.
_________________
Pezzer Ritter Wenne Knecht!

giroskop · Objavljeno: Pon Jan 16, 2012 00:01 Naslov sporočila:

Pozdrav !

Pohvale vredni makro posnetki- bravo

Lp franci

Špilferderber · Pridružen/-a: Čet Dec 2009 1:24 Prispevkov: 775

navdušen

še še..

Tma · Objavljeno: Pon Jan 16, 2012 01:51 Naslov sporočila:

Fantastične slike!

Ker pa imam podobno foto konfiguracijo (5D ni MK II, objektivi pa so isti) moram pod nujno sprobati tudi moje glave...

LP

Bwaze · Objavljeno: Pon Jan 16, 2012 11:28 Naslov sporočila:

Ouch, brez Live View? Veliko sreče. Smile

_________________
Pezzer Ritter Wenne Knecht!

Bwaze · Objavljeno: Tor Jan 17, 2012 20:51 Naslov sporočila:

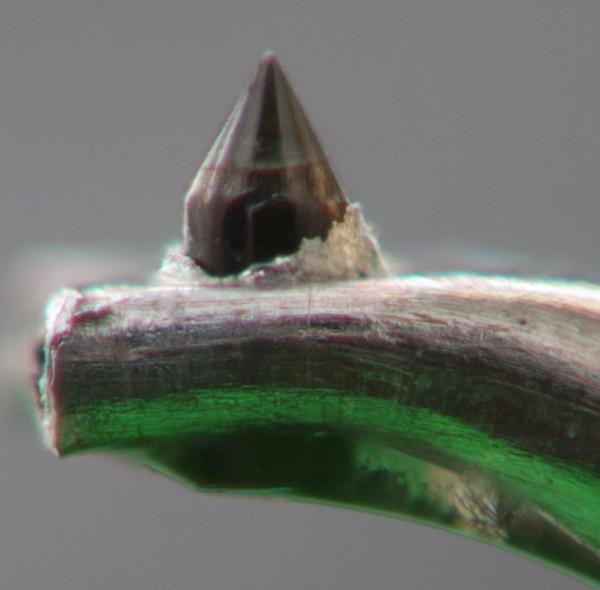

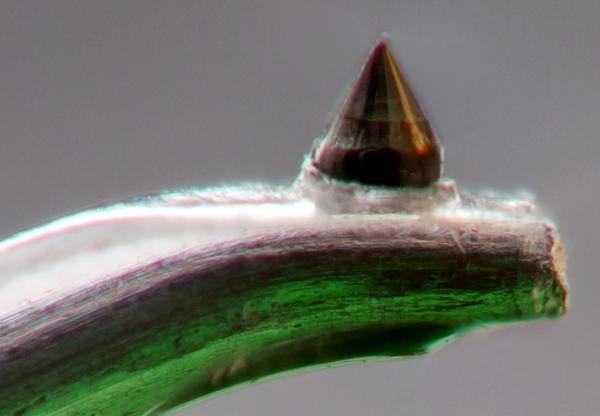

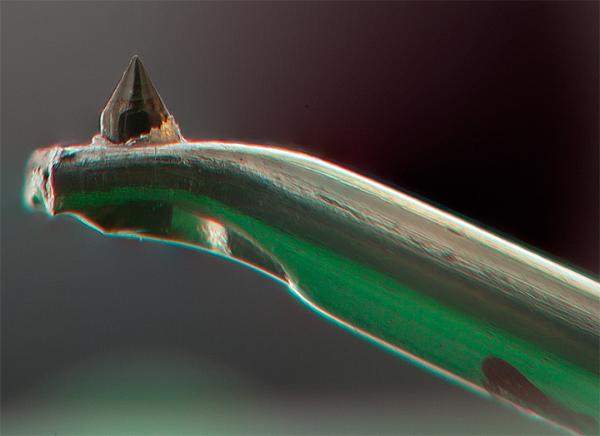

Še malo igranja. Canon EF 70-200mm f/2.8 L IS USM pri 200 mm, na koncu prislonjena okrog obrnjena Sigma 50mm. Focus stacking tehnika (več fotografij z rahlo spremenjenim položajem fokusa združenih v eno). Upal sem sicer še na boljše rezultate, vendar je tole res na meji možnega...

_________________
Pezzer Ritter Wenne Knecht!

ajka · Objavljeno: Tor Jan 17, 2012 21:30 Naslov sporočila:

Bwaze · Objavljeno: Tor Jan 17, 2012 22:13 Naslov sporočila:

Igla ob taki povečavi sploh ne zgleda več lepo eliptično brušena... Smile

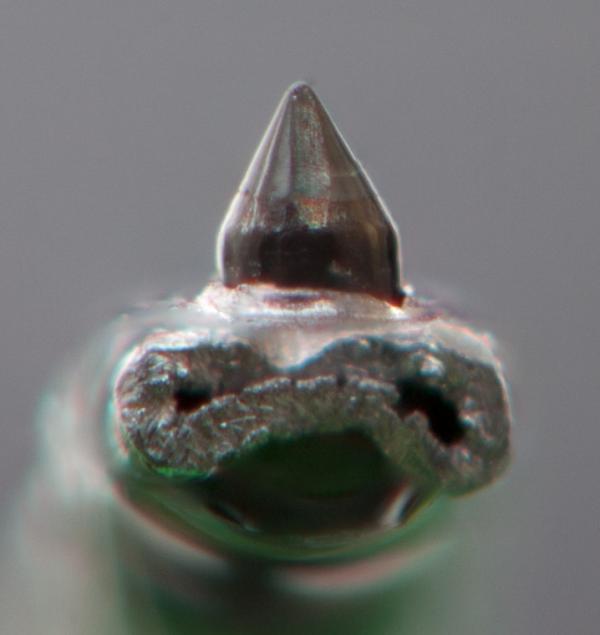

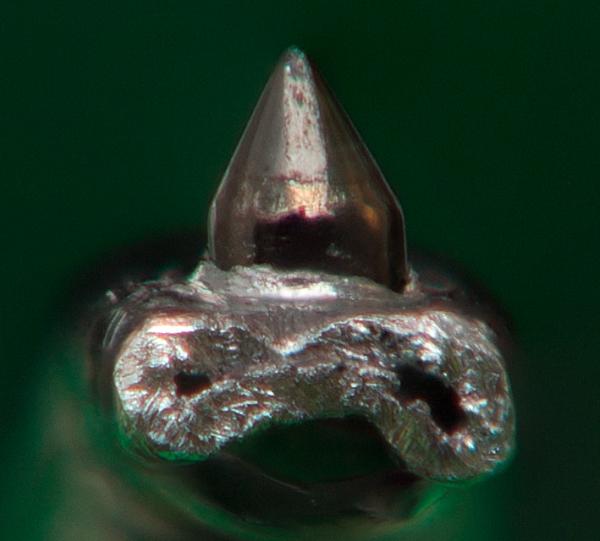

Faceti spredaj in zadaj sta bila vidni že prej, zdaj so vidne še tanjše ob strani...

Zdaj bom pa nehal... Mogoče celo iglo vrnil na gramofon in zavrtel kakšno ploščo! Very Happy

_________________
Pezzer Ritter Wenne Knecht!

Špilferderber · Pridružen/-a: Čet Dec 2009 1:24 Prispevkov: 775

kako naredijo te igle?

Bwaze · Objavljeno: Tor Jan 17, 2012 23:24 Naslov sporočila:

Strojno.

Žal ne poznam detajlov, sem pa bral, da tudi stari dizajni gramofonskih glav, npr. Denon DL-103 iz 60' let, dandanes zvenijo bolje kot v tistih časih prav zaradi izboljšanega postopka izdelave diamantnih igel.

Če pa koga zanima kako "majhna garažna firma" izdela gramofon:

How It's Made - Turntables

Another audio-related segment on the Discovery Channel's "How It's Made" show. This segment shows some of the steps in building a Wilson Benesch turntable.

Smile

Ni kaka vesoljska tehnologija.
