Izdelava aktivnih monitorjev

[jernejc]

Za letos imam plan končat tale projekt izgradnje bookshelf zvočnikov katerih enote bodo filtrirane in gnane aktivno. Nisem še čisto razdelal projekta in se bom sproti odločil, ali naj imajo monitorčki na zadnji steni "nahrbtnik" z elektroniko ali pa bodo ojačevalci posebej v ohišjih ob zvočnikih.
Zvočniške enote imam že dolgo doma in so že bile poskusni zajčki v drugih projektih in sicer gre za 16 cm midbas SB acoustics in znani visokotonček seas TDFC. Enote dobro poznam in se mi zdijo vredu za skupaj.
Ohišje bo zaprtega tipa, litraža je preračunana na Q=0,58 kar znese cca 20 litrov neto.
Osnova za kabinete je 20 mm brezova vezana plošča, slike....






Na spodnji sliki manjka še ena opornica, ki povezuje prednjo in zadnjo steno in je nameščena tik nad midbas enoto.



S tem zelenim filcem bodo prekrite vse notranje stene, na katere je nalepljena bitumenska masa. To dvoje gre odlično skupaj. Ni pa to vse kar se tiče polnila. Glavno polnilo v "closed box" še pride.





20mm vezana plošča služi kot skelet na katerega bodo prilepljene plošče masive nevemkaterega že iglavca. Te plošče so malo pajcane na temnejšo, kar se lepo vidi pri razrezu. Kot nalašč za delno in neenakomerno brušenje teh pajcanih površin pred lakiranjem. Izgled tako namerno "zajebanega" pajca sem že pred časom preizkusil bolj kot ne po naključju in končni izgled je res hud. Vsaj meni, ki sem naveličan dolgočasnih imitacij furnirjev...
Tisti kos cenenega laminata pod rezkarjem je doma narejena šablona za izrezovanje krogov in je privijačena na rezkar.

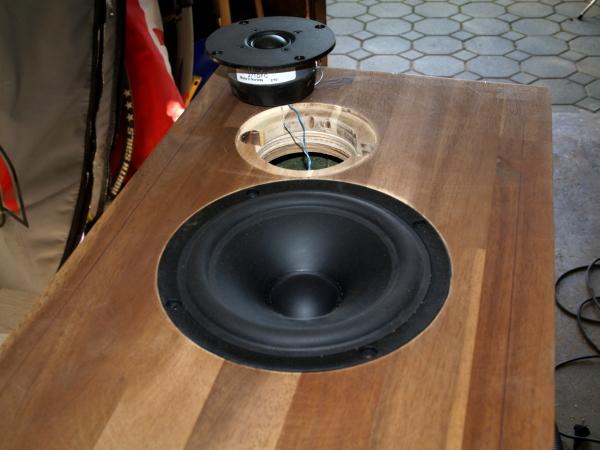

Kontrola izvrtin za zvočnike v steni masive, ki še ni prilepljena na osnovo. Oblačenje v masivo pride v naslednjih dneh.



Več slik čez par dni...

LP Jernej
_________________
Ohm sweet ohm.

Just saw a gold plated optical fibre. Apparently the gold made it sound marvelous according to the salesman.

[Špilferderber]

care

[Špilferderber]

imaš že kaj razdelano idejo o nahrbtni elektroniki?

[jernejc]

Nekaj idej že imam, se bom še odločil. Lahko bi dal Maliju naredit ohišje približnih dimenzij zadnje stene, globoko cca 7 cm in bi vse spravil not... ustrezne filtre in par ojačevalcev na osnovi LM3886.

Dopadce se mi tudi druga možnost brez nahrbtnika, kjer bi zaradi več razpoložljivega prostora uporabil dva para PASSovih A ali F ojačevalcev.
Ustrezne filtre pa diskretno, podobno kot kako phono stopnjo s pasivnimi filtri med bufer/gain stopnjami. Doma se mi valja nekaj deset toshibinih SK170BL in podobnih...kot nalašč za predojačevalec-kretnico...all in one.
Tako je možno pravilno sestavit celo verigo dokaj optimalno, z le zares potrebnimi vmesnimi bufer in gain stopnjami od izvora, do zvočnika.
A do tega je še daleč...

LP Jernej
_________________
Ohm sweet ohm.

Just saw a gold plated optical fibre. Apparently the gold made it sound marvelous according to the salesman.

[jernejc]

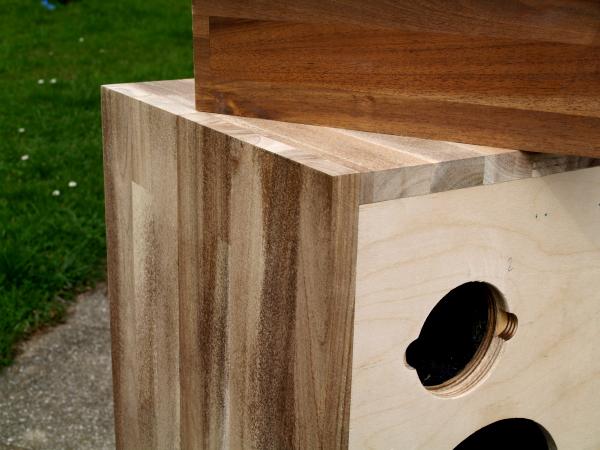

Evo, mi ni dalo miru in sem hitro začel z oblačenjem v masivo. Prednja stena z že izdelanimi izrezi pride na vrsto nazadnje.
Vidi se rezultat brušenja že pajcane masive.
Če moja žena vidi napredek in nekaj, kar ji je všeč, potem ni težav z WAF in podobnim sranjem, je pa res, da bo treba konkretno pomest in posesat garažo in dvorišče. Pa za vikend s familjijo kam na lepše krenit .







LP Jernej
_________________
Ohm sweet ohm.

Just saw a gold plated optical fibre. Apparently the gold made it sound marvelous according to the salesman.

[Špilferderber]

škoda, da nisi na Facebooku.. bi ti zdajle udrihal "Všeč mi je"..

[ma_coule]

[jernejc]

Benti...na prvi april še pomislil nisem!
Nič ne zajeb...žena je ravnokar prišla domov, naj še dodam, da je zelo razumevajoča in ni nobene panike ali česarkoli podobnega, le pametno se je treba dogovarjat o prioritetah.
Bil pri Zoranu že parkrat, z aktivo sem se igral že tam okoli leta 95...
Zakaj šele zdaj kak resen projekt?, imam cel kup nedokončanih projektov v svojih 237 hobijih...pa sekiram se tudi nikoli kaj dosti...

Zgleda, da bo izlet v Lj.

LP Jernej
_________________
Ohm sweet ohm.

Just saw a gold plated optical fibre. Apparently the gold made it sound marvelous according to the salesman.

[ma_coule]

[jernejc]

Hm, resno sem v dilemi...
Kompaktni aktivni monitorji rabijo nahrbtnik, tam Pass odpade, F5 in podobnim se pa enostavno ne moreš odpovedat, ko ga imaš v sistemu.
Nič, treba bo sestavit še en par.

Se mi je kar malo mudilo s sestavljanjem, Ker me prav matra kako bo vse skupaj izpadlo...

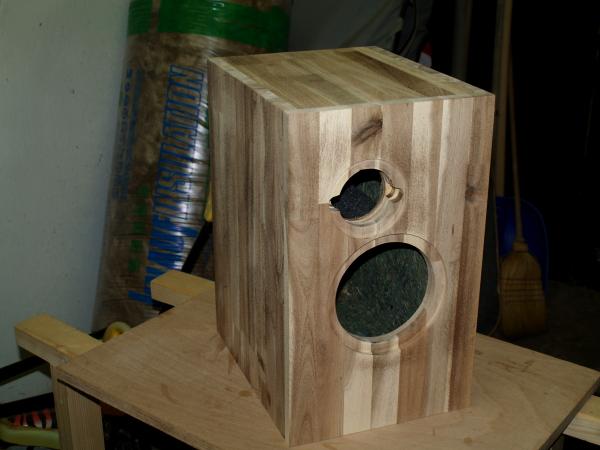

Tale je Prvi



LP Jernej
_________________
Ohm sweet ohm.

Just saw a gold plated optical fibre. Apparently the gold made it sound marvelous according to the salesman.

[Senca]

Jernejc - si ti slučajno na kakšnih sumljivih substancah (zaradi hitrosti izdelave)

Resno pa - prav zanimivo je brati tvoje prispevke, ker tudi slikovno dokumentiraš postopke.

[gwb]

Tole pa res izgleda zanimivo...

Brušen pajc ful dobro izpade (in prvič vidim to varianto).

Meni je edino škoda (če smem malo pripomniti), da si z masivo prekril tudi sprednjo stranico - tista vmesna fotka kjer je kombinacija masiva okoli (moral bi še za 90° zasukati zgornjo stranico, da bi letve "kontinuirano" tekle) + vezana plošča spredaj mi je pravzaprav boljša. Je pa res, da se mi je vedno dopadel izgled angleških BBC monitorjev.

[ma_coule]

[jernejc]

Me veseli, če vam je projekt všeč. Veliko dela me še čaka, da bo igralo tako kot sem si zamislil. Zaprt bas bi znal bit zelo pravilen v reprodukciji (če ne bom z elektroniko zamočil).

- nobenih substanc (razen spomladanske utrujenosti)

- razlog, da sem z masivo prekril tudi prednjo stranico je v debelini/togosti kabineta, v estetskem smislu pa zato, ker pridejo robovi porezkani na okroglo. Plan je, da kabinet naj ne bi imel ostrih robov. Radij okroglin naj bi bil vsaj 20 mm.

LP Jernej
