Aha tak je to, saj za bassreflex cev to vem, samo še nisem tolko v tem notri, pol pa postavim čudno vprašanje, kakšno tuljavo pa bi dal, ker bi rad zadušil visoke tone?

[pSicek]

Mi je davor glih z ust vzel...kretnice samo rezejo frekvence. Torej zvocnik igra potem samo dolocen spekter.

@Davor...glede kurjenja me naceloma za mide in bas ne skrbi tolko. Tweeti pa vem da znajo bit obcutlivi. Sploh jaz pa imam zdaj doma tweete ki so specificirani od 5500Hz-35000Hz. Tak da glih nebi rad nekih nizkih frekvenc na njih spuscal. V mislih sem imel nekje 6kHz ali celo 6500Hz rez za tweet. 16ka pa bo spilala nekje do 600Hz. 10ka pa pol zlato sredino

@Senca...nerad delam izgovore, ampak mimo nekaterih zadev se ne da. Spajkalnik bom v vsakem primeru moral kupit. Zdaj ce pa dobim kako shemo za zlotat zadevo pa pac ne rabim meritev delat. Sicer pa ja...bom oni programcek pogledal ko domov pridem...na sihtu java nekaj j...

[Senca]

Uporabi tuljavo z vrednostjo med 0.22 do 0.56 mH (močnejša kot je tuljava, prej se ti bodo visoki toni začeli spuščati), drugače pa na strani, kjer sem podal link vneseš željeno zgornjo rezno frekvenco (spodnjo pustiš prazno) in dobil boš vrednost tuljave.
To velja za kretnico prvega reda, katera je najbolj osnovna in ti bi za takšno preizkušanje prišla verjetno najbolj prav.

[pSicek]

@Senca...mislim, da si bom moral namislit pomoc kakega eletronika, ker mi te sheme niso nic kaj prevec jasne Pac glede na tisti kalkulator, je treba naret 3 filtre. V mojem primeru do kod bo igrala 16ka, kateri spekter bo imela 10ka in pol se tweet. Bom prilimal slike zdaj gor, da se vidi kaj sem caral. Upam da bo komu kaj vec jasno kot meni

Slike:

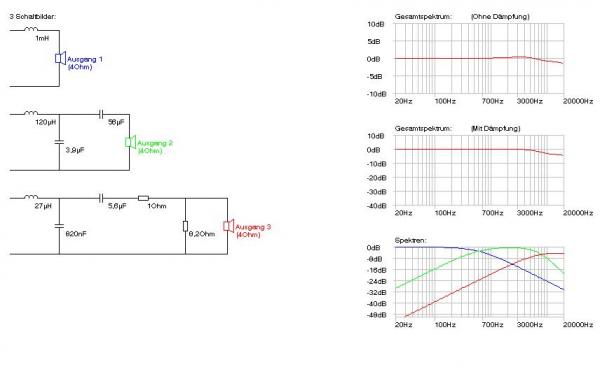

Shema

Zdaj pa se kak sem izbral nastavitve_
Filter 1

Filter2

Filter3

[DAVOR]

....
ss02 če se boš začel ukvarjat z akustiko in izdelavo zvočnikov, ti vsekakor priporočam prej vsaj malo podučitve o osnovah tako elektrotehničnih, kot akustičnih. Eksperimentiranje je zlo dobrodošlo, vendar takrat ko je neko znanje že doseženo, v praksi pa se utrdi. Tako boš hitreje prišel do nekih spoznanj in zaključkov. Uporaba takih programov je sicer ena mala pomoč za okvirne vrednosti, ki pa velikokrat niso zadostno orodje. Zvočniki imajo spremenljive karakteristike ...električne , mehanske, akustične, in je potrebno za dober rezultat nardit meritev. Tako na easy rečeno, če meritve niso možne, pol skopiraj kakšno kretnico, ali jo računaj sam s tem da z filtri na greš preveč v ekstrem frekvenčnega raspona, ker so tam najbolj kritična mesta za filtriranje. Primer...če iz impedančne krivulje in resonančne frekvence vidiš da ima srednjetonec resonanco na 100hz impedanca pa mu je na 5000hz že 16 ali več ohmov pol bo spodnji rez 300hz -6db premalo in zgornji rez 4000hz -6db premalo...
Iz tega sledi nadaljevanje pSicek.... visok rez na 6500hz mi je za srednjetonec zlo vprašljiv, razen če poseduješ kako kaloto, ali 10 ali 8cm skoraj fulrange odličen srednjetonec. Membrane premera 13 ali več ... ne bom zdaj prepameten, ampak po iskušnjah so prelomne frekvence membran glede na material in samoresonančnih vrhov ravno med področjem 5000-7000hz.
Glede visokotonca... ne vem kaj je za ena zadevo tale tweeter, lahko podaš link??
Zakaj me čudijo karakteristike...glede na visok odziv, kaže da je material zlo lahek, ribon ali kaj podobnega glede na fisoko resonančno frekvenco pa kaže da ja magnet kot iz zvočnika v mobitelu.
Ker pa to dvomim, dvomim tud na to da je resonančna frekvenca tako visoka. Po mojem mnenju nimaš točnih podatkov, oz. najbrž piše priporočen obseg na pa dejansko Fr ali Fs= 5500hz. Saj še najbolj navadni tweeterji imajo resonanco pod 2500hz.
Za lažjo ponazoritev si poglej
bolj natančen pa pogledaš Fs=1700hz...
Načeloma je tweeter ki ima nižjo resonančno frekvenco tud kvalitetnejši, in se lažje vklopi v homogenost zvočne slike. Osebno...če se pogovarjamo o kalotnih visokotoncih zvenijo (lahko) bolje tisi ki gredo od 600hz pa do 22khz, kot pa tisti ki gredo of 5500hz do 35khz. Ribonci, elektrostati niso zajeti v to primerjavo.
Pa še en pomemben faktor. Glede na obseg fitrov naj omenim še to. Redko kje je omenjena tabela razmerja moči in rezov, zato jo bom tu omenil. Za 100w sinusne moči je potrebno pri rasponu do 5000hz 93% moči nad pa 7% torej 7w sinusne moči, pri 2500hz 85% pod in 15% nad to frekvenco. Tako da tweeter z kondenzatorjem 3,9 uf zdrži zagotovo mnogo več kot tvojih vhodnih 200w moči.
To vam je tud lahko v pomoč ko kupujete zvočnike. Če vam nekdo trdi da ima njegov zvočnik v katerem je ena 16cm enota pa tweeter 200w sinusne moči, vidiš pa da je not ena Wifa pl se lahko samo nasmejiš.
Dovolj teorije za danes.
Veselo na delo.
l.p.
